Las calderas industriales pueden clasificarse de distintas maneras según su diseño, el fluido que generan, la fuente de energía y las condiciones de operación. Entender estas diferencias permite comparar mejor sus usos, capacidades y limitaciones dentro de un proceso industrial. En este artículo revisamos los principales tipos de calderas industriales, cómo se clasifican y en qué aplicaciones se utilizan.
Respuesta rápida: Los principales tipos de calderas industriales son las pirotubulares y las acuotubulares. Además, pueden clasificarse por fuente de energía, fluido generado, presión y aplicación. La elección depende de la capacidad requerida, las condiciones de operación y el uso dentro del proceso industrial.
¿Qué es una caldera industrial?
Una caldera industrial es un equipo diseñado para transferir calor a un fluido, normalmente agua, con el objetivo de generar vapor, agua caliente u otra condición térmica requerida por un proceso.
Se utiliza en industrias que necesitan calor de proceso, generación de vapor, calentamiento de fluidos o servicios térmicos continuos. Su diseño y configuración cambian según la capacidad, presión, combustible y aplicación.
¿Cómo se clasifican las calderas industriales?
Las calderas industriales pueden clasificarse según distintos criterios técnicos. Los más comunes son:
- por su diseño, como pirotubulares y acuotubulares.
- por la fuente de energía, como gas, combustóleo, electricidad o biomasa.
- por el fluido generado, como vapor o agua caliente.
- por la presión de operación.
- por la aplicación, según las necesidades térmicas del proceso.
Estas clasificaciones no son excluyentes entre sí. Una misma caldera puede pertenecer a varias categorías al mismo tiempo.

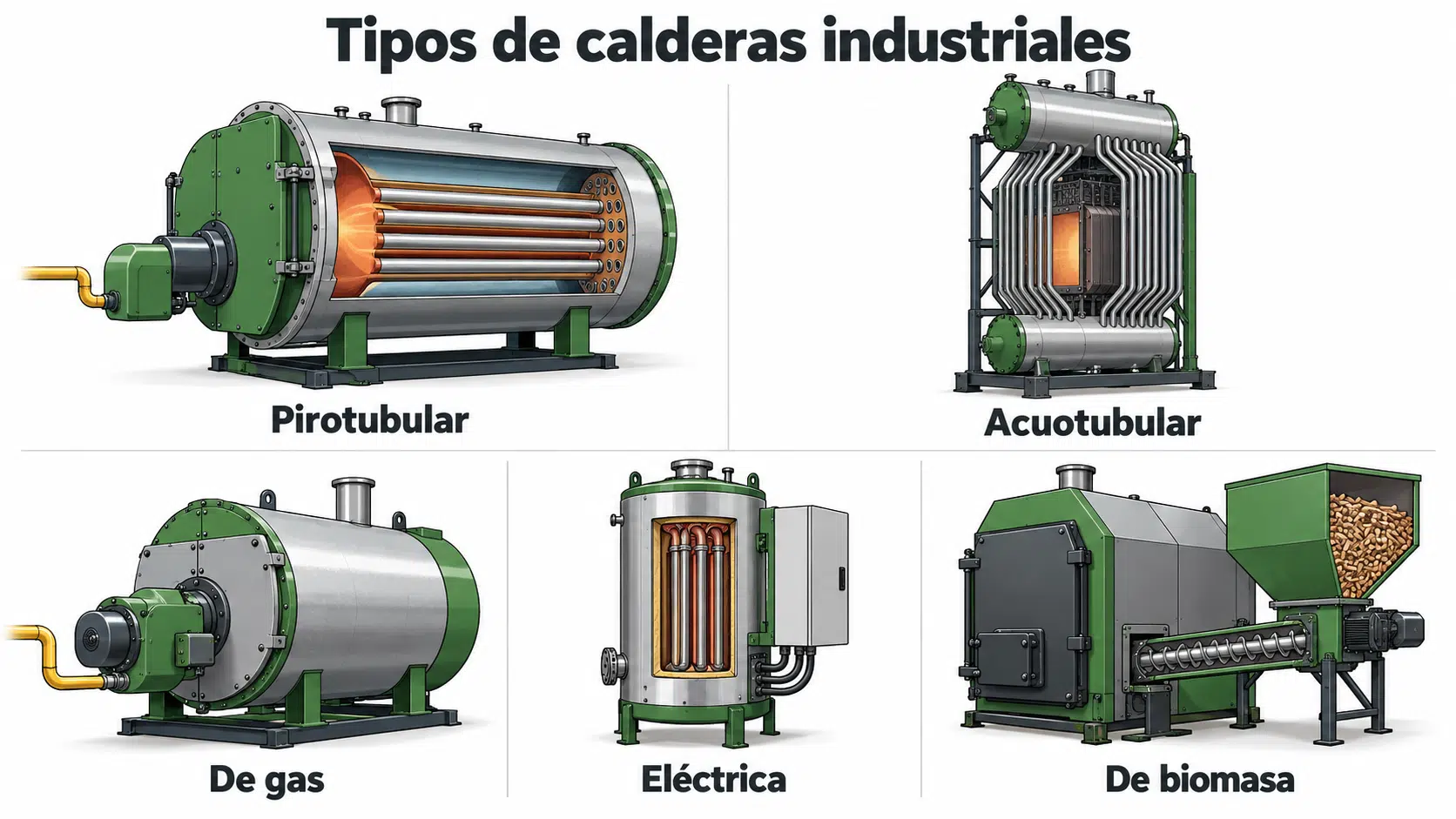

Calderas pirotubulares y acuotubulares: principales diferencias
Las calderas pirotubulares y acuotubulares se diferencian por la forma en que circulan los gases calientes y el agua dentro del equipo. Esa configuración influye en su capacidad, presión de trabajo, respuesta térmica y aplicaciones.
Desliza horizontalmente para consultar toda la tabla
| Criterio | Pirotubular | Acuotubular |
|---|---|---|
| Configuración | Los gases calientes circulan por tubos rodeados de agua. | El agua circula por tubos calentados externamente por los gases de combustión. |
| Presión de trabajo | Habitualmente adecuada para presiones bajas o medias. | Puede operar a presiones más elevadas según el diseño. |
| Capacidad de generación | Común en demandas moderadas de vapor. | Se utiliza cuando se requieren mayores capacidades de generación. |
| Respuesta térmica | Suele ser más lenta por el mayor volumen de agua contenido. | Puede responder más rápido a cambios de carga. |
| Aplicaciones habituales | Procesos industriales con demanda estable y moderada. | Procesos con alta demanda de vapor o condiciones de operación más exigentes. |
Tipos de calderas según la fuente de energía
Las calderas industriales también pueden clasificarse según la fuente de energía que utilizan para generar calor.
Entre las opciones más comunes se encuentran:
- calderas de gas, alimentadas con gas natural o gas LP.
- calderas de combustóleo o diésel, utilizadas en procesos donde estos combustibles forman parte de la infraestructura disponible.
- calderas eléctricas, que generan calor mediante resistencias u otros sistemas eléctricos.
- calderas de biomasa, que utilizan combustibles de origen vegetal o residuos orgánicos compatibles con el sistema.
- calderas de combustible dual, capaces de operar con más de una fuente de energía según su diseño.
La fuente de energía influye en aspectos como disponibilidad, costos de operación, emisiones, infraestructura requerida y mantenimiento.
Calderas de vapor, agua caliente y otros usos
Otra forma de clasificar las calderas industriales es por el fluido o servicio térmico que producen.
Las principales categorías son:
- calderas de vapor, utilizadas cuando el proceso requiere energía térmica en forma de vapor.
- calderas de agua caliente, empleadas para calentamiento de procesos, servicios o circuitos térmicos.
- calderas de aceite térmico, usadas cuando se necesita transferir calor a temperaturas elevadas sin recurrir necesariamente a vapor de alta presión.
La elección depende de la temperatura requerida, la presión de operación, la demanda térmica y las características del proceso.
¿Qué tipo de caldera industrial conviene según la aplicación?
La elección depende de la demanda térmica, la presión, el combustible disponible y las condiciones del proceso. Estas son algunas configuraciones que suelen evaluarse según la necesidad.
Desliza horizontalmente para consultar toda la tabla
| Necesidad del proceso | Configuración que puede evaluarse | Motivo |
|---|---|---|
| Demanda moderada y estable de vapor | Caldera pirotubular | Es una configuración común para capacidades y presiones moderadas. |
| Alta demanda de vapor o mayor presión | Caldera acuotubular | Puede adaptarse a mayores capacidades y condiciones de operación más exigentes. |
| Generación térmica sin combustión en sitio | Caldera eléctrica | Utiliza energía eléctrica para producir calor y no requiere un sistema de combustión convencional. |
| Producción de agua caliente | Caldera de agua caliente | Se utiliza cuando el proceso requiere circulación de agua a temperatura controlada. |
| Transferencia de calor a temperaturas elevadas | Sistema con aceite térmico | Permite trabajar con un fluido térmico en procesos donde no se requiere generar vapor. |
| Aprovechamiento de combustibles de origen vegetal | Caldera de biomasa | Puede utilizar combustibles compatibles como pellets, astillas u otros residuos de biomasa. |
¿Cómo influye el tipo de caldera en el mantenimiento?
El diseño, la presión de trabajo, el combustible y el fluido de una caldera influyen en sus necesidades de inspección, limpieza y mantenimiento.
Por ejemplo, una caldera pirotubular y una acuotubular no tienen la misma configuración interna ni trabajan necesariamente bajo las mismas condiciones, por lo que sus rutinas de revisión pueden variar.
Si quieres profundizar en inspecciones, tratamiento de agua, incrustaciones y mantenimiento preventivo, consulta nuestra guía sobre mantenimiento de calderas industriales.
¿Qué producto químico se utiliza para desincrustar calderas?
Cuando una caldera presenta acumulaciones de sarro, carbonatos, óxidos o sales minerales, puede requerir una limpieza química con un desincrustante compatible con el equipo.
Drek 10 de POMOK está formulado para mantenimiento industrial regular en sistemas de transferencia de calor, incluyendo calderas, intercambiadores, condensadores y tuberías. Su aplicación debe realizarse conforme a la ficha técnica, considerando el material, el nivel de incrustación y las condiciones del proceso.
Si necesitas profundizar en el procedimiento de desincrustación, puedes consultar nuestra guía sobre mantenimiento de calderas industriales.
Fuentes
- U.S. Department of Energy. Guide to Combined Heat and Power Systems for Boiler Owners and Operators .
- U.S. Department of Energy. Characterization of the U.S. Industrial and Commercial Boiler Population .
- U.S. Environmental Protection Agency. Industrial, Commercial and Institutional Boiler Types and Configurations .
- U.S. Department of Energy. Firetube Boilers: Industrial Steam Applications .
